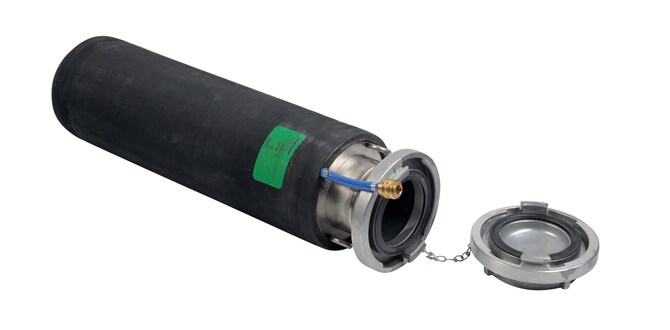

Durchfluss Rohrdichtkissen PU - G

Diese Dichtkissen besitzen einen grossen Durchgang (Bypass) und werden überall dort eingesetzt, wo es grössere Durchflussmengen gibt. Der Zentraldurchgang besteht aus Edelstahl. Dieser Stahlkern ist mit einem Mantel aus Gummigewebe übergezogen, der problemlos ausgetauscht werden kann. Die Typenreihe umfast Standardausführungen mit einem Durchmesser von 100 mm bis 1200 mm.

Kontaktieren Sie uns

Produktkatalog

Technische Parameter

Durchfluss Rohrdichtkissen PU-G

Typ		PU 10 2G	PU 10/15 2G	PU 15 2G	PU 15/20 2G	PU 10/20 2G	PU 15/30 3G	PU 20/50 4G	PU 50/80 4G	PU 50/80 6G	PU 50/80 12G	PU 50/120 4G	PU 50/120 6G	PU 50/120 12G
Artikel Nr.		1220	1221	1222	1223	1206	1243	1207	1239	1240	1209	1241	1242	1219
Rohrdurchmesser	mm	100	100 - 150	150	150 - 200	100 - 200	150 - 300	200 - 500	500 - 800	500 - 800	500 - 800	500 - 1200	500 - 1200	500 - 1200
Betriebsüberdruck	bar	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
Gegendruck	bar	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Durchmesser	mm	90	90	115	115	90	135	185	450	450	450	450	450	450
Zylinderlänge	mm	230	300	230	290	550	520	610	680	680	680	970	970	970
Gesamtlänge	mm	320	420	320	380	650	620	750	830	830	830	1120	1120	1120
Gewicht	kg	2,3	2,9	3	3,4	4	6,6	12,5	40	40	42	53	53	55
Durchfluss		2“	2“	2“	2“	2“	3“	4“	4“	6“	12“	4“	6“	12“
